Die rote LED auf dem Motherboard: Ursachen und effektive Lösungen

Eine leuchtende rote LED auf dem Motherboard ist ein häufiges und oft beunruhigendes Signal für PC-Nutzer. Sie zeigt in der Regel an, dass ein internes Hardwareproblem vorliegt, welches das normale Booten des Systems verhindert. Als erfahrener Techniker kann ich bestätigen, dass diese Motherboard-Fehleranzeige ein wertvolles Diagnosewerkzeug ist, das uns direkt zu potenziellen Problembereichen führt. Das Verständnis dieser Signale ist entscheidend, um die Ursache schnell zu identifizieren und Ihr System wieder zum Laufen zu bringen.

Dieser Leitfaden beleuchtet die verschiedenen Bedeutungen der roten LED, ihre üblichen Ursachen bei Komponenten wie CPU, RAM oder Grafikkarte und bietet Ihnen eine systematische Anleitung zur Fehlerbehebung. Mit den richtigen Schritten können Sie die meisten dieser Hardware-Probleme selbst diagnostizieren und beheben.

Die Bedeutung der roten Motherboard-LED verstehen

Wenn Ihr PC nicht startet und eine rote LED auf dem Motherboard leuchtet, signalisiert dies einen kritischen Hardwarefehler. Diese Statusleuchten, oft als Diagnose-LEDs bezeichnet, sind so konzipiert, dass sie den Anwendern helfen, die Problemquelle einzugrenzen, ohne spezielle Diagnosegeräte zu benötigen.

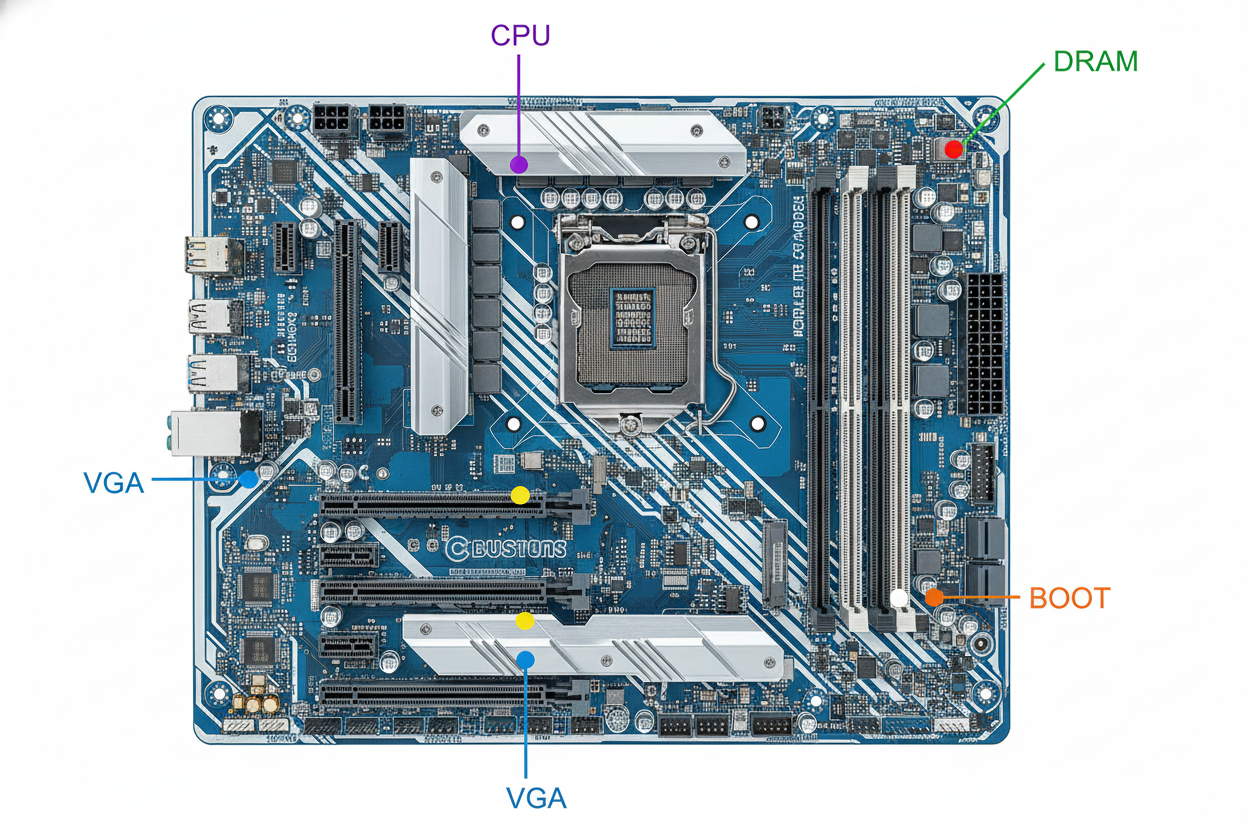

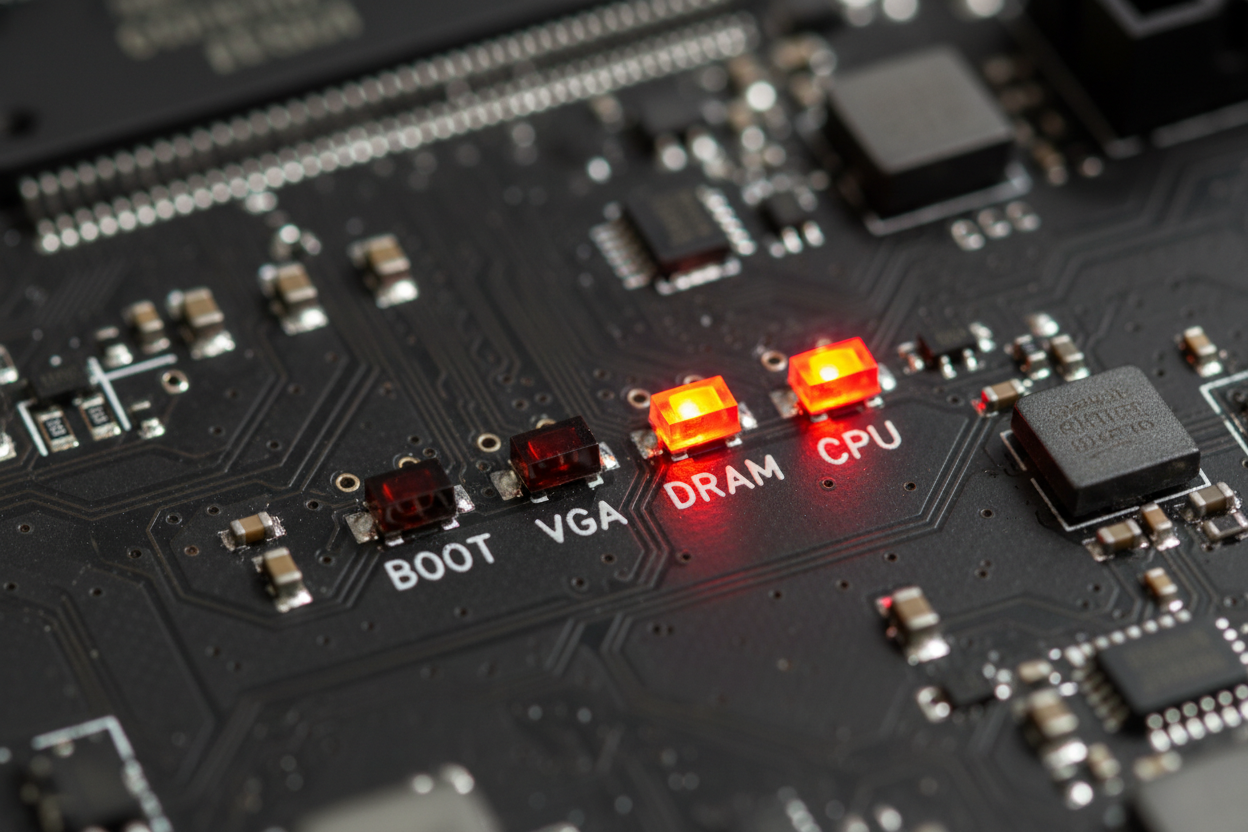

Moderne Motherboards verfügen typischerweise über vier Hauptindikatoren, die jeweils einem Schlüsselbereich des Systems zugeordnet sind. Eine leuchtende rote LED neben einem dieser Labels weist auf ein Problem in der entsprechenden Komponente hin:

• BOOT: Signalisiert Schwierigkeiten mit Startgeräten, wie der Festplatte oder SSD, von der das Betriebssystem geladen werden soll.
• VGA: Zeigt an, dass die Grafikkarte entweder nicht erkannt oder nicht korrekt im Steckplatz sitzt.
• DRAM: Weist auf ein Problem mit dem Arbeitsspeicher (RAM) hin, oft aufgrund von falschem Sitz oder Kompatibilitätsproblemen.
• CPU: Bedeutet, dass das Motherboard den Prozessor nicht korrekt erkennt oder ein Problem mit der Stromversorgung des CPUs vorliegt.

Das genaue Verständnis dieser Indikatoren ist der erste Schritt zur effektiven Fehlerbehebung. Ältere Motherboards besitzen möglicherweise nur eine einzelne, unbeschriftete rote LED, was die Diagnose erschwert und das Handbuch unerlässlich macht.

Detaillierte Analyse der LED-Indikatoren

Die spezifische Position und Beschriftung der roten LED liefert uns wertvolle Hinweise. Lassen Sie uns die häufigsten Indikatoren genauer betrachten und welche Schritte Sie bei jedem einzelnen unternehmen können.

BOOT-LED: Probleme mit dem Startlaufwerk

Leuchtet die BOOT-LED rot, deutet dies auf Schwierigkeiten beim Initialisieren des Startgeräts hin. Das kann bedeuten, dass die Festplatte mit dem Betriebssystem nicht gefunden wird, das Kabel locker ist oder das Laufwerk selbst defekt ist. Überprüfen Sie zunächst die SATA- oder NVMe-Kabelverbindungen zum Laufwerk und stellen Sie sicher, dass sie fest sitzen und nicht beschädigt sind. Manchmal hilft es auch, das BIOS/UEFI auf die Standardeinstellungen zurückzusetzen, um mögliche Konfigurationsfehler zu beheben.

VGA-LED: Grafikkarte nicht erkannt

Eine rote VGA-LED ist ein klares Zeichen dafür, dass Ihr System Probleme mit der Grafikkarte hat. Dies ist oft auf eine nicht richtig sitzende Karte im PCIe-Steckplatz zurückzuführen oder auf eine fehlende bzw. lockere Stromversorgung von Ihrem Netzteil. Stellen Sie sicher, dass die Grafikkarte fest eingerastet ist und alle erforderlichen Stromkabel korrekt angeschlossen sind. Testen Sie, falls möglich, einen anderen PCIe-Steckplatz oder eine andere Grafikkarte, um die Fehlerquelle einzugrenzen. Bei Systemen mit integrierter Grafikeinheit können Sie versuchen, die dedizierte Grafikkarte zu entfernen und das System nur mit der iGPU zu starten.

DRAM-LED: Arbeitsspeicher-Fehler

Wenn die DRAM-LED rot leuchtet, liegt das Problem meist beim Arbeitsspeicher. Häufig sind RAM-Module nicht richtig in ihren Steckplätzen eingerastet. Prüfen Sie, ob die Halteklammern an beiden Seiten jedes RAM-Riegels vollständig geschlossen sind. Versuchen Sie, die Module einzeln zu testen, indem Sie jeweils nur einen Riegel in den empfohlenen Steckplatz einsetzen. Achten Sie auch auf die Kompatibilität des RAMs mit Ihrem Motherboard und der CPU, da inkompatible Module ebenfalls zu dieser Fehlermeldung führen können.

CPU-LED: Prozessor-Probleme

Eine rote CPU-LED signalisiert, dass das Motherboard den Prozessor nicht richtig erkennt oder ein Problem mit dessen Initialisierung vorliegt. Dies kann durch einen nicht korrekt eingesetzten Prozessor, verbogene Pins im CPU-Sockel oder eine mangelhafte Stromversorgung verursacht werden. Überprüfen Sie den Sitz des CPU-Kühlers und stellen Sie sicher, dass der 8-Pin-EPS-Stecker (oder 4/8+4 Pin) vom Netzteil fest mit dem Motherboard verbunden ist. Eine defekte CMOS-Batterie kann in seltenen Fällen ebenfalls diese LED auslösen, da sie für die Speicherung der BIOS-Einstellungen verantwortlich ist. Bei der Überprüfung des CPUs ist äußerste Vorsicht geboten, um die empfindlichen Pins nicht zu beschädigen.

Systematische Fehlerbehebung bei roten Motherboard-LEDs

Nachdem Sie die Bedeutung der roten LED verstanden haben, ist es Zeit für eine systematische Fehlerbehebung. Diese Schritte sind universell anwendbar und helfen Ihnen, die meisten Hardwareprobleme zu isolieren. Denken Sie immer daran, das System vor dem Hantieren an der Hardware vollständig auszuschalten und vom Stromnetz zu trennen.

Hier ist eine bewährte Vorgehensweise, um die Ursache der roten LED zu finden:

1. Hardware neu einsetzen: Trennen Sie die betroffene Komponente (z. B. Grafikkarte bei VGA-LED, RAM bei DRAM-LED) und setzen Sie sie sorgfältig wieder ein. Stellen Sie sicher, dass alle Kabel fest sitzen.
2. BIOS/UEFI zurücksetzen: Ein Reset des BIOS kann fehlerhafte Einstellungen beheben. Dies geschieht oft durch das Kurzschließen eines Jumpers auf dem Motherboard oder durch das Entfernen der CMOS-Batterie für etwa fünf Minuten. Konsultieren Sie hierfür Ihr Motherboard-Handbuch.
3. CMOS-Batterie prüfen/ersetzen: Eine leere CMOS-Batterie kann zu Startproblemen führen. Dies ist ein einfacher und kostengünstiger Schritt, den Sie früh in der Fehlerbehebung in Betracht ziehen sollten.
4. Minimale Konfiguration: Trennen Sie alle nicht-essentiellen Komponenten (zusätzliche Festplatten, externe Peripherie, PCIe-Karten außer GPU) und versuchen Sie zu booten. Starten Sie nur mit CPU, einem RAM-Riegel und der Grafikkarte (oder integrierter Grafik).
5. Komponente für Komponente testen: Wenn Sie mehrere RAM-Module haben, testen Sie diese einzeln in verschiedenen Steckplätzen. Verfahren Sie ähnlich mit anderen Komponenten, um die fehlerhafte Einheit zu isolieren.

Wenn alle internen Komponenten überprüft wurden und die rote LED weiterhin leuchtet, liegt das Problem möglicherweise am Netzteil oder am Motherboard selbst. Ein defektes Netzteil kann immer noch Lüfter drehen lassen, aber nicht genügend stabile Leistung für einen erfolgreichen Start liefern.

Wann die rote LED auf ein sterbendes Motherboard hindeutet

Manchmal können die oben genannten Schritte das Problem nicht lösen, was darauf hindeuten könnte, dass das Motherboard selbst defekt ist oder das Netzteil nicht mehr richtig funktioniert. Der beste Weg, dies zu überprüfen, ist, alle nicht-kritischen Hardwarekomponenten zu entfernen und zu versuchen, das System mit der minimalsten Konfiguration zu starten. Wenn der Computer dann immer noch nicht startet oder keine POST-Meldung ausgibt, sind das Motherboard oder das Netzteil die wahrscheinlichsten Übeltäter.

In vielen Fällen ist das Netzteil die eigentliche Fehlerquelle. Wenn der Austausch des Netzteils das Startproblem jedoch nicht behebt, liegt die Wahrscheinlichkeit hoch, dass das Motherboard defekt ist. Achten Sie auf sichtbare Schäden am Motherboard, wie verbrannte Komponenten, aufgeblähte Kondensatoren oder andere physische Anomalien. Allerdings zeigen nicht alle Defekte, insbesondere solche durch statische Entladung, äußerliche Anzeichen von Beschädigung. Durch das systematische Ausschließen anderer Komponenten nähern Sie sich der wahren Ursache.
